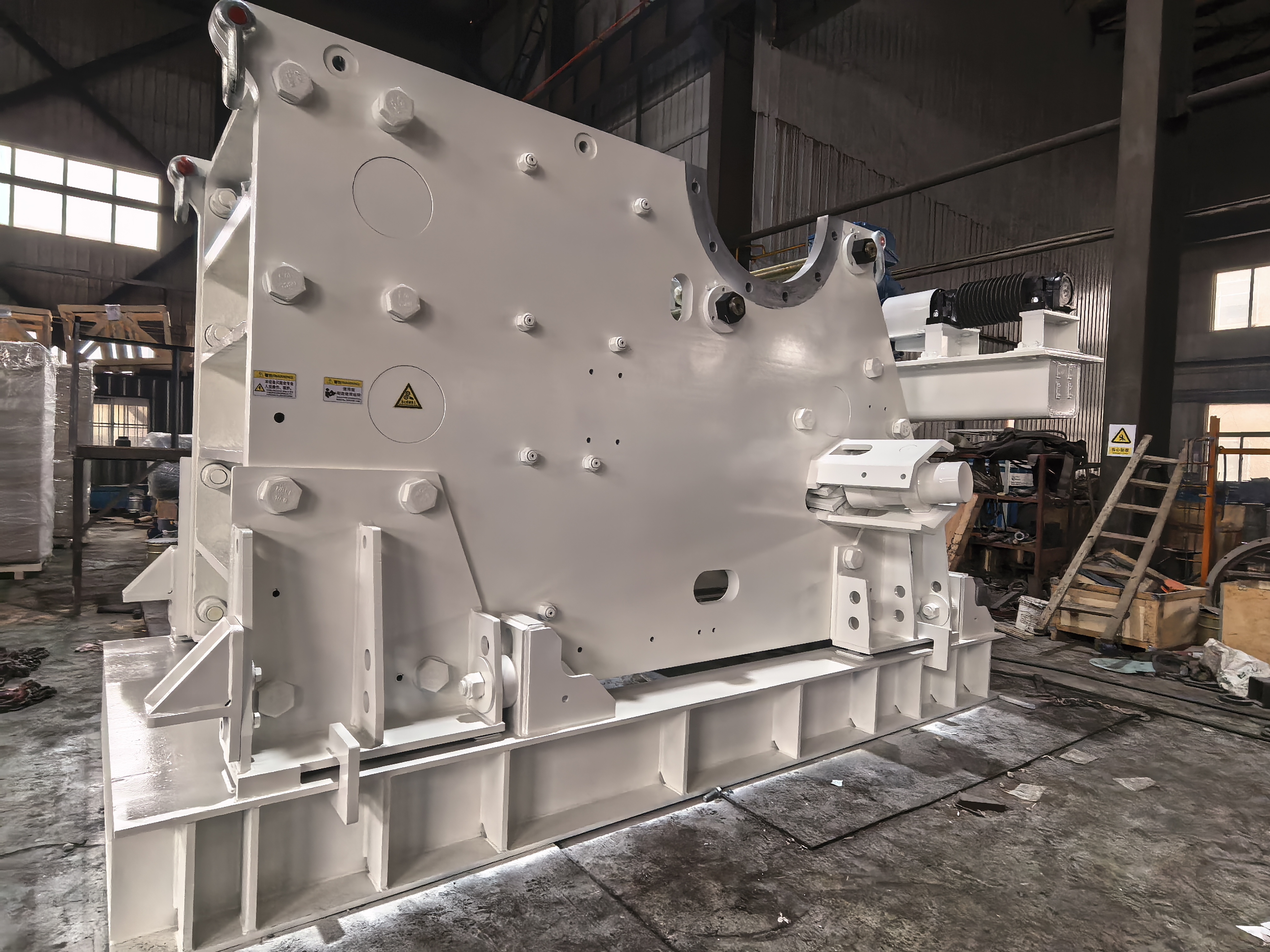

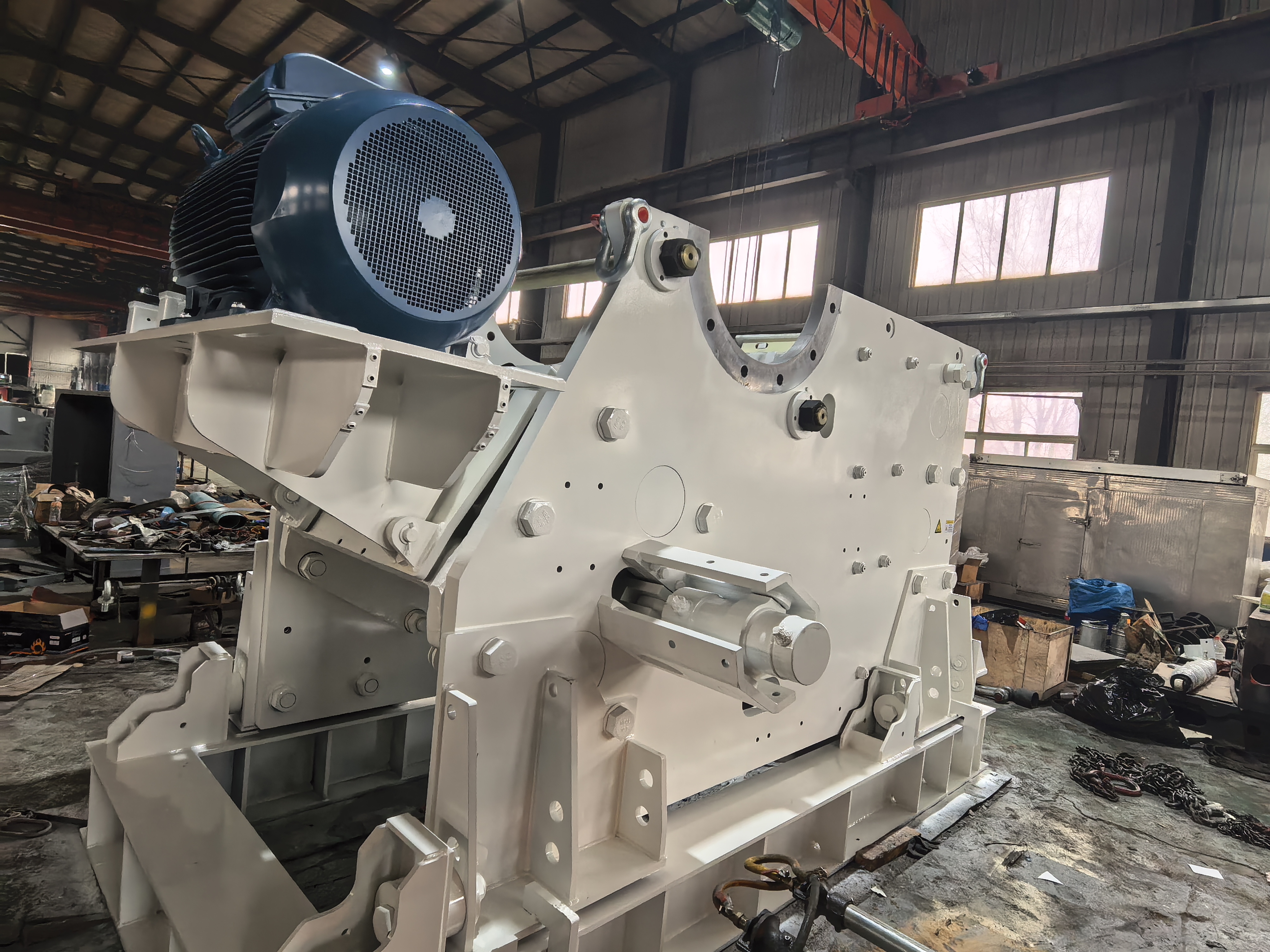

खनन मशीनरी के क्षेत्र में, जबड़े वाला क्रशर, प्राथमिक क्रशिंग के लिए मुख्य उपकरण होने के नाते, इसका प्रदर्शन सीधे तौर पर पूरी उत्पादन लाइन की दक्षता और स्थिरता को निर्धारित करता है। शिलांगC125 जबड़ा क्रशरअपनी सटीक डिज़ाइन, विश्वसनीय प्रदर्शन और व्यापक अनुकूलन क्षमता के कारण, यह उपकरण खनन, निर्माण सामग्री और धातु विज्ञान जैसे उद्योगों में प्राथमिक क्रशिंग कार्यों के लिए पसंदीदा उपकरण बन गया है। यह लेख मुख्य तकनीकी मापदंडों, संरचनात्मक डिज़ाइन, प्रदर्शन लाभ, अनुप्रयोग परिदृश्यों और संचालन एवं रखरखाव के प्रमुख बिंदुओं के माध्यम से इस उपकरण के मूल मूल्य का व्यापक विश्लेषण करेगा।
1. मुख्य तकनीकी मापदंड: कुशल संचालन की नींव रखना
तकनीकी पैरामीटर उपकरण के प्रदर्शन का सहज प्रतिबिंब होते हैं। शिलॉन्ग के पैरामीटर डिजाइन में इन पैरामीटरों का उपयोग किया गया है। सी125जबड़े को कुचलने वाला यह उपकरण भारी-भरकम प्राथमिक क्रशिंग की आवश्यकताओं के अनुरूप सटीक रूप से डिज़ाइन किया गया है, जिसके मुख्य संकेतक इस प्रकार हैं: फीड ओपनिंग का आकार 950×1250 मिमी है, जो 800 मिमी के अधिकतम कण आकार वाले बड़े पदार्थों को आसानी से ग्रहण कर सकता है, और विभिन्न प्रकार की कठोर चट्टानों की प्राथमिक क्रशिंग के लिए उपयुक्त है; डिस्चार्ज ओपनिंग की समायोजन सीमा 154-250 मिमी है, जिसे बाद की उत्पादन आवश्यकताओं के अनुसार लचीले ढंग से समायोजित किया जा सकता है, जिससे प्राथमिक क्रशिंग से द्वितीयक क्रशिंग में आसानी से बदलाव किया जा सकता है; पावर सिस्टम में 132-160 किलोवाट की मोटर (विभिन्न कॉन्फ़िगरेशन संस्करण) लगी है, जो उपकरण को मजबूत पावर सपोर्ट प्रदान करती है, और इसकी प्रति घंटा प्रसंस्करण क्षमता 200-500 टन है, जो कई सौ टन प्रति घंटा उत्पादन क्षमता वाली रेत और बजरी उत्पादन लाइनों के अनुकूल है; उपकरण का कुल वजन 39320 किलोग्राम है, और लंबे समय तक भारी-भार संचालन स्थितियों में स्थिरता सुनिश्चित करने के लिए इसमें मजबूत संरचनात्मक डिज़ाइन का उपयोग किया गया है। इन मापदंडों का समन्वित डिजाइन न केवल बड़े आकार की सामग्रियों के लिए उपकरण की कुचलने की क्षमता सुनिश्चित करता है, बल्कि उत्पादन दक्षता और उत्पाद कण आकार की नियंत्रणीयता को भी ध्यान में रखता है।
2. कोर संरचनात्मक डिजाइन: कठोरता और कुचलने की क्षमता के बीच संतुलन
शिलांगसी125जबड़े को कुचलने वालायह एक क्लासिक क्रैंक-कनेक्टिंग रॉड एक्सट्रूज़न संरचना को अपनाता है और इसमें कई अनुकूलित डिज़ाइन शामिल हैं। इसकी मूल संरचना और लाभ निम्नलिखित हैं:
1. क्रशिंग चैंबर: गहरा वी-आकार का चैंबर + तीन खंडों वाली दांतेदार जबड़े की प्लेट
इस उपकरण में गहरे V-आकार के क्रशिंग चैंबर का डिज़ाइन है। पारंपरिक चैंबर की तुलना में, यह जॉ प्लेट्स की संपर्क लंबाई को प्रभावी ढंग से बढ़ाता है, चैंबर में सामग्री के रहने का समय और क्रशिंग आवृत्ति को बेहतर बनाता है, जिससे न केवल क्रशिंग दक्षता बढ़ती है बल्कि सामग्री के अवरोध की संभावना भी कम हो जाती है। साथ ही, इसमें तीन-खंड वाले दांतेदार जॉ प्लेट्स लगे हैं। बहु-दिशात्मक बल डिज़ाइन के माध्यम से, सामग्री पर एक्सट्रूज़न और स्प्लिटिंग जैसी कई क्रियाएं होती हैं, जिसके परिणामस्वरूप क्रश किए गए उत्पादों के कणों का आकार अधिक एकसमान होता है और सुई जैसे और परतदार कणों की मात्रा कम होती है। इसके अलावा, जॉ प्लेट्स का डिज़ाइन ऊपर-नीचे सममित है, जिसे नीचे का सिरा अत्यधिक घिस जाने पर पलटा जा सकता है, जिससे घिसने वाले पुर्जों की प्रतिस्थापन लागत में काफी कमी आती है।
2. संचरण और समर्थन प्रणाली: हेवी-ड्यूटी एक्सेन्ट्रिक शाफ्ट + बड़े बेयरिंग डिज़ाइन
विद्युत संचरण प्रणाली उपकरण की विद्युत संचरण का मूल आधार है। शिलॉन्ग C125 में उच्च उत्केन्द्रता वाले शाफ्ट का उपयोग किया गया है। यह उच्च शक्ति वाले जाली स्टील से बना है और इस पर शमन एवं तापन प्रक्रिया की गई है, जिससे इसमें उत्कृष्ट थकान प्रतिरोध और घिसाव प्रतिरोध क्षमता है। उत्केन्द्रता वाले शाफ्ट के दोनों सिरों पर बड़े आकार के स्व-संरेखण रोलर बेयरिंग लगे हैं, जो बेयरिंग की भार वहन क्षमता और सेवा जीवन को प्रभावी रूप से बढ़ाते हैं, साथ ही उपकरण के संचालन के दौरान होने वाले मामूली विचलन को भी समायोजित करते हैं, जिससे घटकों का घिसाव कम होता है। फ्लाईव्हील और पुली की सममितीय डिज़ाइन उपकरण के परिचालन भार को संतुलित करती है, कंपन को कम करती है और स्थिर एवं कुशल संचरण प्रक्रिया सुनिश्चित करती है।
3. समायोजन और सुरक्षा तंत्र: वेज-टाइप समायोजन + ओवरलोड सुरक्षा
इस उपकरण में वेज-टाइप डिस्चार्ज ओपनिंग एडजस्टमेंट डिवाइस का उपयोग किया गया है। पारंपरिक बोल्ट एडजस्टमेंट की तुलना में, इसका संचालन सरल और सुरक्षित है। बंद अवस्था में भी डिस्चार्ज कणों के आकार को तेजी से और सटीक रूप से समायोजित किया जा सकता है, जिससे समायोजन का समय काफी कम हो जाता है। ओवरलोड सुरक्षा के संदर्भ में, टॉगल प्लेट और टाई रॉड स्प्रिंग के समन्वित डिज़ाइन के कारण, जब कोई कुचलने योग्य वस्तु चैंबर में प्रवेश करती है या ओवरलोड ऑपरेशन होता है, तो टॉगल प्लेट सबसे पहले टूट जाती है, जिससे बिजली का संचरण बंद हो जाता है और प्रभाव के कारण सनकी शाफ्ट और फ्रेम जैसे मुख्य घटकों को नुकसान से बचाया जा सकता है; साथ ही, टाई रॉड स्प्रिंग यह सुनिश्चित करता है कि गति प्रक्रिया के दौरान चलने वाला जबड़ा टॉगल प्लेट से मजबूती से जुड़ा रहे, जिससे प्रभाव के कारण ढीलापन रोका जा सके और उपकरण का स्थिर संचालन सुनिश्चित हो सके।
4. फ्रेम: अभिन्न भारी-भरकम संरचना
इस फ्रेम में इंटीग्रल कास्ट स्टील या मोटी प्लेट की वेल्डेड संरचना का उपयोग किया गया है, और एनीलिंग उपचार द्वारा वेल्डिंग तनाव को दूर किया गया है, जिससे संरचनात्मक कठोरता और प्रभाव प्रतिरोध में काफी सुधार होता है। यह डिज़ाइन उपकरण के संचालन के दौरान उत्पन्न होने वाले प्रभाव बल को प्रभावी ढंग से वितरित करता है, फ्रेम के विरूपण को रोकता है, मुख्य घटकों को स्थिर सहारा प्रदान करता है, और लंबे समय तक भारी भार वाली परिचालन स्थितियों में उपकरण के सेवा जीवन को सुनिश्चित करता है।
3. मुख्य प्रदर्शन लाभ: जटिल परिचालन स्थितियों के अनुकूल ढलना
1. कुशल और स्थिर, मजबूत कुचलने की क्षमता के साथ
गहरे वी-आकार के चैंबर, शक्तिशाली विद्युत प्रणाली और अनुकूलित ट्रांसमिशन डिज़ाइन पर आधारित, शिलॉन्ग सी125 ग्रेनाइट, बेसाल्ट और चूना पत्थर जैसी कठोर सामग्रियों सहित 280 एमपीए से अधिक संपीड़न शक्ति वाले विभिन्न अयस्कों, चट्टानों, स्लैग और अन्य सामग्रियों को कुचल सकता है। इस उपकरण में विफलता दर कम है और निरंतर संचालन की स्थिति में भी स्थिर उत्पादन बनाए रख सकता है, जिससे उत्पादन लाइन के निरंतर संचालन की गारंटी मिलती है।
2. संचालन में आसानी और रखरखाव की कम लागत
इस उपकरण की संरचना सरल है और प्रमुख घटकों का लेआउट उचित है, जिससे दैनिक निरीक्षण और रखरखाव सुविधाजनक होता है। वेज-प्रकार का समायोजन तंत्र डिस्चार्ज कणों के आकार को समायोजित करने की प्रक्रिया को सरल बनाता है और संचालन की कठिनाई को कम करता है। घिसाव-रोधी जॉ प्लेट और बड़े आकार के बियरिंग जैसे घिसने वाले पुर्जों के लिए उच्च गुणवत्ता वाली सामग्री का चयन और अनुकूलित डिज़ाइन घटकों की सेवा अवधि को बढ़ाता है और प्रतिस्थापन की आवृत्ति और रखरखाव लागत को कम करता है। इसके अलावा, यह उपकरण हल्के डिज़ाइन (पारंपरिक पीई श्रृंखला की तुलना में) और कम आयतन वाला है, जिससे परिवहन और साइट पर स्थापना एवं चालू करना सुविधाजनक होता है।
3. विभिन्न परिस्थितियों के प्रति प्रबल बहुमुखी प्रतिभा और अनुकूलन क्षमता
शिलॉन्ग C125 की पैरामीटर डिज़ाइन और प्रदर्शन विशेषताएँ इसे खनन, रेत और बजरी समुच्चय उत्पादन, निर्माण अपशिष्ट वर्गीकरण और क्रशिंग, और धातुकर्म स्लैग उपचार जैसे कई क्षेत्रों में व्यापक रूप से उपयोग करने में सक्षम बनाती हैं। इसका उपयोग न केवल एक स्वतंत्र प्राथमिक क्रशिंग उपकरण के रूप में किया जा सकता है, बल्कि इसे कोन क्रशर, इम्पैक्ट क्रशर और अन्य उपकरणों के साथ मिलाकर एक पूर्ण क्रशिंग उत्पादन लाइन भी बनाई जा सकती है, जो 200-500 टन प्रति घंटे की उत्पादन क्षमता के साथ विविध उत्पादन आवश्यकताओं के अनुकूल है।
4.विशिष्ट अनुप्रयोग परिदृश्य: विभिन्न उद्योगों में प्राथमिक क्रशिंग कार्यों को सशक्त बनाना
अपनी स्थिर कार्यक्षमता और व्यापक अनुकूलन क्षमता के आधार पर, शिलॉन्गसी125 जबड़े को कुचलने वालाइसका उपयोग कई उद्योगों में किया गया है: खनन उद्योग में, इसका उपयोग खुली खदानों में ग्रेनाइट और बेसाल्ट जैसी कठोर चट्टानों को प्राथमिक रूप से कुचलने के लिए किया जाता है ताकि आगे की कुचलने की प्रक्रियाओं के लिए योग्य सामग्री प्राप्त हो सके; रेत और बजरी समुच्चय उद्योग में, रेत और बजरी उत्पादन लाइन के पहले कुचलने वाले उपकरण के रूप में, यह चूना पत्थर और नदी के कंकड़ जैसी कच्ची सामग्री को संसाधित करके निर्माण मानकों को पूरा करने वाले मोटे समुच्चय का उत्पादन करता है; धातुकर्म उद्योग में, इसका उपयोग लौह अयस्क और स्टील स्लैग जैसी सामग्री को प्राथमिक रूप से कुचलने के लिए किया जाता है ताकि धातुकर्म कच्चे माल के आगे के प्रसंस्करण में सहायता मिल सके; निर्माण अपशिष्ट उपचार उद्योग में, यह कंक्रीट ब्लॉक और चिनाई जैसे बड़े निर्माण अपशिष्ट को कुचलकर संसाधन पुनर्चक्रण और पुन: उपयोग को साकार कर सकता है।
5. संचालन और रखरखाव के मुख्य बिंदु: उपकरण के सेवा जीवन को बढ़ाने की कुंजी
वैज्ञानिक संचालन और रखरखाव प्रबंधन से उपकरण की सेवा अवधि और संचालन स्थिरता में प्रभावी रूप से सुधार किया जा सकता है। शिलॉन्ग के लिएसी125जबड़े को कुचलने वालाइसके संचालन और रखरखाव के मुख्य बिंदु निम्नलिखित हैं:
जबड़े की प्लेटों और टॉगल प्लेटों जैसे घिसने वाले पुर्जों की घिसावट की स्थिति की नियमित रूप से जांच करें, यदि वे ढीले हों तो उन्हें समय पर कसें और यदि घिसावट मानक से अधिक हो तो उन्हें समय पर बदल दें ताकि कुचलने की दक्षता और उपकरण की सुरक्षा सुनिश्चित हो सके;
ट्रांसमिशन सिस्टम पर ध्यान दें, पावर ट्रांसमिशन को प्रभावित करने वाली फिसलन से बचने के लिए वी-बेल्ट के तनाव की नियमित रूप से जांच करें, और पर्याप्त स्नेहन सुनिश्चित करने और घटकों के घिसाव को कम करने के लिए समय-समय पर बियरिंग में नंबर 3 सिंथेटिक लिथियम-आधारित ग्रीस डालें;
ओवरलोड ऑपरेशन से बचें और चैम्बर में न टूटने वाली वस्तुओं को प्रवेश करने से रोकें ताकि टॉगल प्लेट टूटना और शाफ्ट का टेढ़ा होना जैसी विफलताओं को रोका जा सके। यदि सामग्री अवरुद्ध हो जाती है, तो उपकरण को पुनः चालू करने से पहले सामग्री को हटाने के लिए मशीन को रोकें;
उपकरण के संचालन के दौरान तीव्र कंपन से बचने के लिए फ्रेम के एंकर बोल्ट की कसावट की नियमित रूप से जांच करें, और यह सुनिश्चित करें कि उपकरण का आधार स्थिर हो ताकि आसपास के वातावरण और उपकरण संरचना पर कंपन के प्रभाव को कम किया जा सके।
